So sánh cảm biến – Yếu tố quyết định của máy đọc mã vạch
Trong thế giới máy quét mã vạch, cảm biến hình ảnh đóng vai trò then chốt trong việc thu nhận và giải mã thông tin. Hai loại cảm biến chính được sử dụng là global shutter (màn trập toàn cục) và rolling shutter (màn trập cuốn). Mỗi loại đều có những ưu và nhược điểm riêng, phù hợp với các ứng dụng khác nhau.

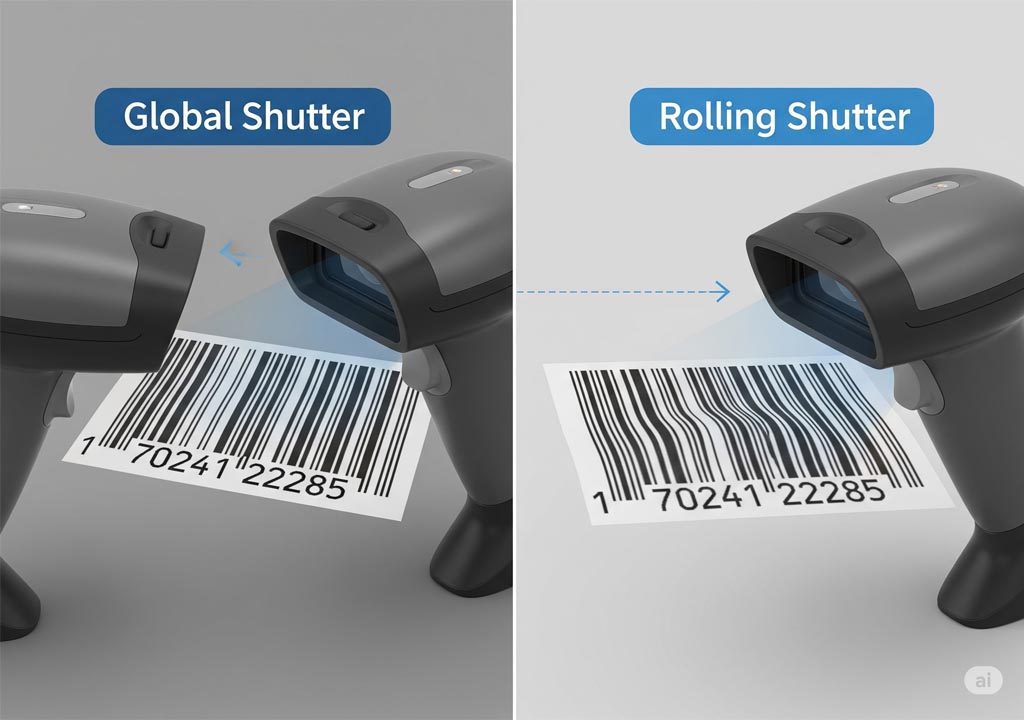

1. Cảm biến Global Shutter (Màn trập toàn cục)
Nguyên lý hoạt động: Cảm biến global shutter chụp toàn bộ hình ảnh tại cùng một thời điểm. Tất cả các điểm ảnh (pixel) trên cảm biến được phơi sáng và ghi nhận dữ liệu đồng thời, giống như một bức ảnh chụp nhanh tức thì.
Lợi ích khi máy quét mã vạch sử dụng Global Shutter:
- Loại bỏ biến dạng chuyển động (Motion Distortion): Đây là lợi ích lớn nhất. Khi mã vạch hoặc máy quét đang di chuyển nhanh, cảm biến global shutter sẽ chụp được hình ảnh không bị méo, nghiêng, hoặc "hiệu ứng thạch" (jello effect) thường thấy ở rolling shutter. Điều này đảm bảo độ chính xác cao khi đọc mã vạch trên các vật thể chuyển động trên băng chuyền, trong kho bãi tự động hóa, hoặc khi nhân viên quét nhanh.
- Độ chính xác hình học cao: Hình ảnh thu được phản ánh đúng hình dạng và tỉ lệ của mã vạch tại thời điểm chụp, rất quan trọng cho các ứng dụng yêu cầu độ chính xác cao.
- Đồng bộ hóa tốt hơn: Khả năng chụp đồng thời giúp global shutter dễ dàng đồng bộ với các thành phần khác của hệ thống như đèn flash, băng chuyền, hoặc các camera khác trong hệ thống đa camera.
- Hiệu quả trong môi trường rung động: Do không có sự quét tuần tự, global shutter ít bị ảnh hưởng bởi rung động, giúp hình ảnh ổn định hơn.
- Ứng dụng lý tưởng cho tốc độ cao: Phù hợp tuyệt đối cho các môi trường công nghiệp yêu cầu tốc độ đọc mã vạch cực nhanh và chính xác, ví dụ như dây chuyền sản xuất, hệ thống phân loại tự động.
2. Cảm biến Rolling Shutter (Màn trập cuốn)
Nguyên lý hoạt động: Cảm biến rolling shutter quét và ghi nhận hình ảnh từng dòng pixel một, từ trên xuống dưới. Quá trình này tạo ra một độ trễ nhỏ giữa thời điểm bắt đầu phơi sáng của dòng đầu tiên và dòng cuối cùng.
Lợi ích khi máy quét mã vạch sử dụng Rolling Shutter:
- Chi phí thấp hơn: Do kiến trúc đơn giản hơn, cảm biến rolling shutter thường rẻ hơn đáng kể để sản xuất, làm cho các máy quét sử dụng công nghệ này có giá thành phải chăng hơn.
- Ít nhiễu hơn: Thiết kế đơn giản của rolling shutter có thể dẫn đến mức độ nhiễu điện tử thấp hơn, cho hình ảnh sạch hơn trong một số điều kiện.
- Độ nhạy sáng cao hơn (trong một số trường hợp): Một số cảm biến rolling shutter có thể có "fill factor" (tỷ lệ diện tích nhạy sáng của pixel) cao hơn, cho phép chúng thu nhận nhiều ánh sáng hơn và hoạt động tốt hơn trong điều kiện thiếu sáng (mặc dù global shutter cũng đã có những cải tiến đáng kể về khả năng này).
- Tốc độ khung hình cao hơn: Trong một số thiết kế, rolling shutter có thể đạt được tốc độ khung hình cao hơn do cơ chế đọc dữ liệu liên tục.
- Tiêu thụ điện năng thấp hơn: Thường hiệu quả hơn về năng lượng, phù hợp cho các thiết bị di động hoặc thiết bị nhúng.
- Ứng dụng phù hợp cho môi trường tĩnh hoặc chuyển động chậm: Lý tưởng cho các ứng dụng bán lẻ, quản lý kho bãi nơi mã vạch hoặc máy quét ít di chuyển hoặc di chuyển với tốc độ chậm.
Bảng so sánh tổng quan
Tính năng | Global Shutter (Màn trập toàn cục) | Rolling Shutter (Màn trập cuốn) |
Nguyên lý chụp | Tất cả pixel phơi sáng đồng thời (chụp "nguyên khối") | Quét từng dòng pixel theo trình tự (chụp "cuốn chiếu") |
Biến dạng chuyển động | Không có (lý tưởng cho vật thể di chuyển nhanh) | Có thể có (hiệu ứng méo, nghiêng, jello khi di chuyển nhanh) |
Độ chính xác hình học | Cao, hình ảnh nguyên vẹn | Thấp hơn khi có chuyển động |
Khả năng đồng bộ | Rất tốt | Khó khăn hơn ở tốc độ cao |
Chi phí | Cao hơn | Thấp hơn (phù hợp với ngân sách hạn hẹp) |
Độ nhiễu | Có thể cao hơn một chút (tùy thiết kế) | Thường thấp hơn |
Độ nhạy sáng | Tốt (cải thiện liên tục) | Tốt (có thể nhạy hơn trong một số trường hợp) |
Tiêu thụ điện năng | Cao hơn | Thấp hơn |
Ứng dụng điển hình | Dây chuyền sản xuất tốc độ cao, robot, logistics tự động, kiểm tra chất lượng, quét mã vạch trên vật thể chuyển động. | Bán lẻ (POS), quản lý kho bãi (vật thể tĩnh/chuyển động chậm), quét tài liệu. |
Kết luận
Việc lựa chọn máy quét mã vạch sử dụng cảm biến global shutter hay rolling shutter phụ thuộc hoàn toàn vào nhu cầu và môi trường ứng dụng cụ thể:
- Nếu ưu tiên hàng đầu là tốc độ, độ chính xác tuyệt đối, và khả năng đọc mã vạch trên vật thể di chuyển nhanh hoặc trong môi trường rung động, thì Global Shutter là lựa chọn vượt trội, mặc dù đi kèm với chi phí cao hơn.
- Nếu ứng dụng chủ yếu là quét mã vạch trên vật thể tĩnh hoặc di chuyển chậm, và ngân sách là yếu tố quan trọng, thì Rolling Shutter là giải pháp hiệu quả và tiết kiệm chi phí.
Trong tương lai, công nghệ cảm biến vẫn đang phát triển, với những nỗ lực nhằm kết hợp ưu điểm của cả hai loại (ví dụ: cảm biến hybrid) để mang lại hiệu suất cao với chi phí tối ưu hơn.
